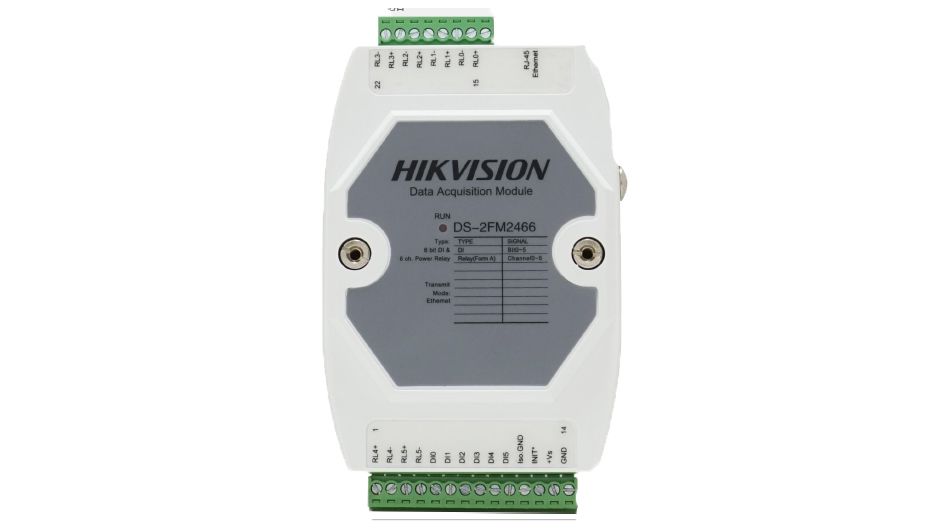

Module POE Contact Sec 6 Entrées / 6 Sorties Hikvision DS-2FM2466

Module d'acquisition de données pour systèmes de surveillance IP

Le DS-2FM2466 est un module d'acquisition de données professionnel conçu pour étendre les capacités de vos systèmes de surveillance réseau. Avec 6 entrées numériques isolées et 6 sorties relais, ce module Hikvision offre une solution complète pour intégrer des équipements externes à votre infrastructure de vidéosurveillance IP. Compatible avec le protocole Modbus TCP standard, il se connecte facilement à votre réseau Ethernet 10/100 Mbps et fonctionne avec une alimentation 10-30 VDC, idéale pour les installations 24V déjà existantes.

Caractéristiques techniques principales

Avantages et applications

Ce module d'acquisition de données Hikvision se distingue par sa robustesse et sa polyvalence. Les 6 entrées isolées permettent de capturer des signaux provenant de détecteurs, de capteurs de mouvement ou d'équipements de contrôle d'accès. Les 6 sorties relais commandent des équipements externes comme des portes, des sirènes, des éclairages ou des systèmes d'alarme.

L'isolation galvanique à 2000V garantit une protection optimale entre vos circuits de signalisation et votre infrastructure réseau, réduisant les risques de parasites et d'interférences. Les modes de fonctionnement avancés (latching, comptage, mesure de fréquence) offrent une flexibilité remarquable pour les applications exigeantes. Les double watchdog timers assurent une fiabilité accrue en cas de dysfonctionnement.

Spécifications électriques et endurance

Les relais de sortie bénéficient d'une excellente endurance électrique : 100 000 cycles @ 30VDC/3A ou @ 250VAC/3A avec une fréquence de fonctionnement de 20 cycles/min. L'endurance mécanique atteint 20 millions de cycles sans charge. Le temps de commutation rapide (10 ms total) garantit des réactions précises et reproductibles pour les applications critiques.

La fréquence d'exploitation maximale de 20 cycles/min en charge permet une intégration dans des systèmes d'automatisation modérés. La fonction d'inversion des entrées numériques ajoute encore plus de flexibilité à la configuration du module.

Connectivité et intégration réseau

Le module communique via Ethernet 10/100 Mbps en utilisant le protocole Modbus TCP standard, ce qui facilite son intégration dans des systèmes d'automatisation existants et des plateformes de gestion centralisées. Une interface logicielle avancée permet la configuration et la surveillance en temps réel de tous les canaux.

Les terminaux sont équipés de connecteurs à vis 3.5 mm (14 points d'un côté, 8 points de l'autre) pour une connexion simple et sécurisée des câblages. Le terminal INIT permet de restaurer les paramètres d'usine si nécessaire.

Installation et maintenance

L'installation du DS-2FM2466 est accessible aux techniciens qualifiés. Le module respecte les normes de sécurité électrique IEC60950-1 avec entrée compatible SELV (Safety Extra Low Voltage) et source d'alimentation limitée. L'alimentation 10-30 VDC polyvalente s'adapte à la plupart des installations industrielles et de surveillance existantes.

Questions fréquemment posées

Quels types de signaux d'entrée le module DS-2FM2466 peut-il accepter ?

Le module accepte 6 entrées numériques isolées pouvant fonctionner en contacts secs (grounding en logique 0, circuit ouvert en logique 1) ou en contacts humides (0-3V pour logique 0, 10-30V pour logique 1). Cela le rend compatible avec une large gamme de détecteurs et de capteurs.

Quelle est la charge maximale supportée par les sorties relais ?

Les 6 sorties relais support une capacité nominale de 5A @ 250VAC ou 3A @ 30VDC en charge résistive. Cette spécification convient pour la plupart des équipements de commande d'accès, d'éclairage et d'alarme utilisés en vidéosurveillance.

Comment le module se connecte-t-il aux systèmes de surveillance existants ?

Le module utilise Ethernet 10/100 Mbps et le protocole Modbus TCP standard, permettant une intégration facile avec les serveurs de surveillance, les NVR Hikvision et les plateformes d'automatisation. Une interface logicielle avancée facilite la configuration et le monitoring en temps réel.

Le module offre-t-il une protection en cas de défaut d'alimentation ?

Oui, le module dispose d'une protection contre l'inversion de polarité et est équipé de doubles watchdog timers pour assurer une fiabilité accrue en cas de dysfonctionnement ou d'interruption d'alimentation.

Quelle est la garantie fournie avec ce produit ?

Le module DS-2FM2466 bénéficie d'une garantie fabricant de 36 mois, assurant une couverture complète pour les défauts matériels et de fabrication.
